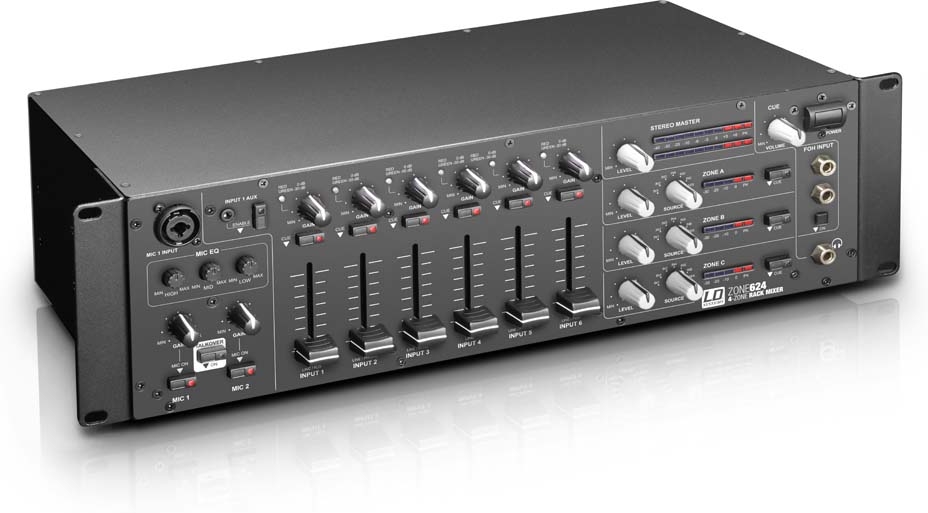

LD Systems ZONE 624

Eigenschaften:
  Anzahl Zonen: 4 (Master, Zone A-C)
  Typ: Stereo
  Einbauhöhe: 3HE
  Eingangskanäle gesamt: 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line
  Frequenzgang: 20 - 40000Hz
  Mikrofonkanäle: 2 (mit Phantom Power 12 V)
  Anschlüsse Mikrofonkanäle: 6,3 mm Klinke (2 x, symmetrisch), XLR
  Bedienelemente Mikrofonkanäle: 1x EQ Mid, 2 x On/Off, 1 x Talkover, 1 x EQ Low, 1 x EQ Hi, 2 x Gain
  Anzeigeelemente Mikrofonkanäle: LED (ON)
  Eingangsimpedanz Mikrofonkanäle: 4kOhm
  Eingangsempfindlichkeit Mikrofonkanäle: 4,5mV
  THD Mikrofonkanäle: 0,08 %
  Line-Kanäle: 6 (Input 1: Aux/Line, Input 2 + 5: Line/Phono, Input 3: USB/Line 4: Line, Input 6: Line/FOH
  Line-Eingangsanschlüsse: Input 1: 2x Cinch + 3,5 mm Stereo Klinke, Input 2, 4 - 5: 2x Cinch, Input 6: 2x Cinch + 2x 6,3 mm Klinke, Input 3: 2x Cinch + USB

Die beiden symmetrischen Mikrofoneingänge verfügen über eine gemeinsame 3-Band-Klangregelung,12V-Phantomspeisung und Talkover-Funktion, die Talkover-Dämpfung kann für alle Zonenausgänge auf der Rückseite individuell eingestellt werden. Die 6 Stereo- Eingangskanäle des ZONE 624 sind mit Gain-Reglern, Signal- und Spitzenwert-LEDs, 45 mm Fadern, Cue-Tastern und Cinch-Buchsen ausgestattet, Kanal 6 zusätzlich mit symmetrischen Klinkeneingängen für das FOH-Signal. Das Gerät besitzt zudem einen schaltbaren AUX-Eingang über 3,5 mm Miniklinke und einen USB-Anschluss, der als Stereo-Ein- und Ausgang (Recording Out) dient und den ZONE 624 zum externen Audio-Interface macht.

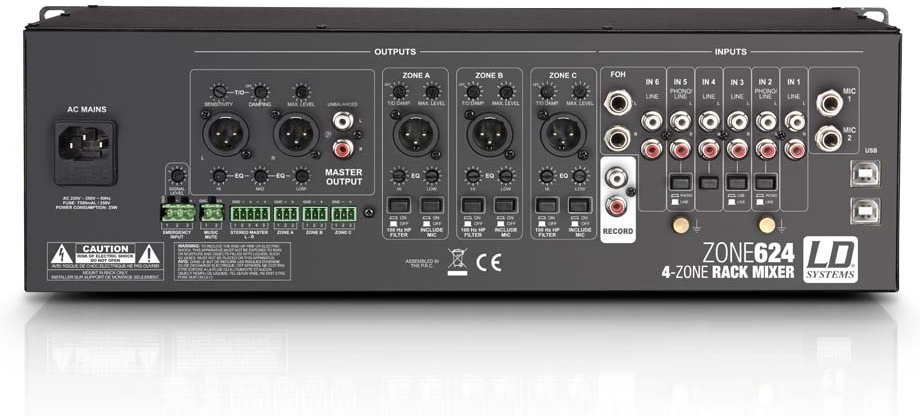

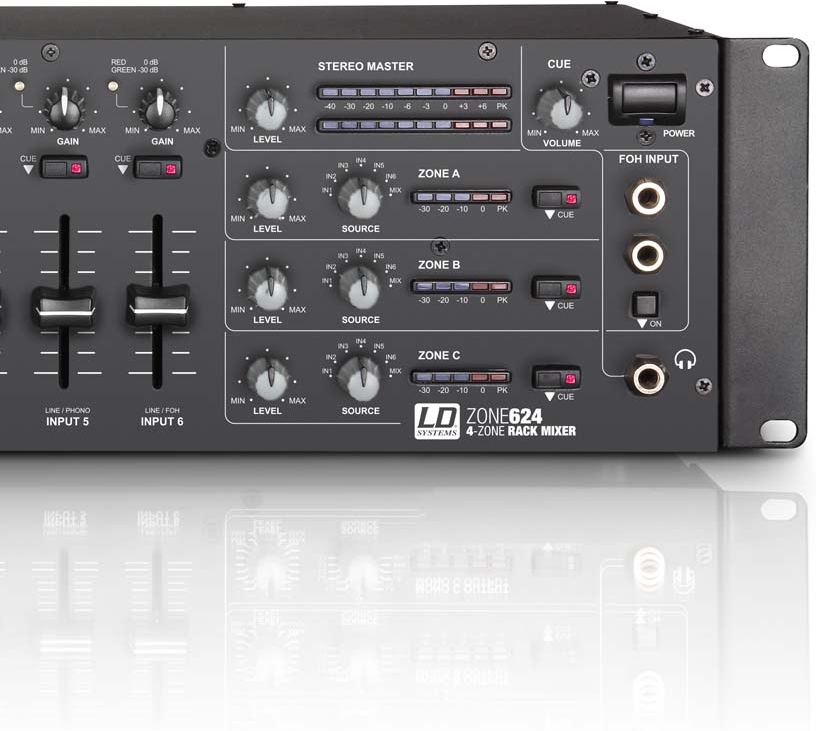

Die Ausgänge der Mastersektion sind elektronisch symmetriert und erfolgen über XLR-Buchsen und Klemmblock-Anschlüsse, die Stereozone besitzt zusätzlich unsymmetrische Cinch-Anschlüsse. Der maximale Ausgangspegel kann für alle Zonen individuell voreingestellt werden. Die drei Mono-Ausgänge des ZONE 624 verfügen jeweils über eine 2-Band-Klangregelung, einen wählbaren100 Hz Hochpassfilter, Mikrofon-Stummschalter und eine Pegelanzeige, als Quelle können die Eingänge 1 - 6 oder das Stereo- Mastersignal gewählt werden. Der Stereoausgang ist mit einem 3-Band-EQ, Regler für die Talkover-Empfindlichkeit und zwei LED-Ketten zur Pegelanzeige ausgestattet. Der ZONE 624 besitzt zusätzlich einen Recording-Ausgang und einen regelbaren PFL- Kopfhöreranschluss zum Vorhören.
